Модули удаленного ввода-вывода

Описание

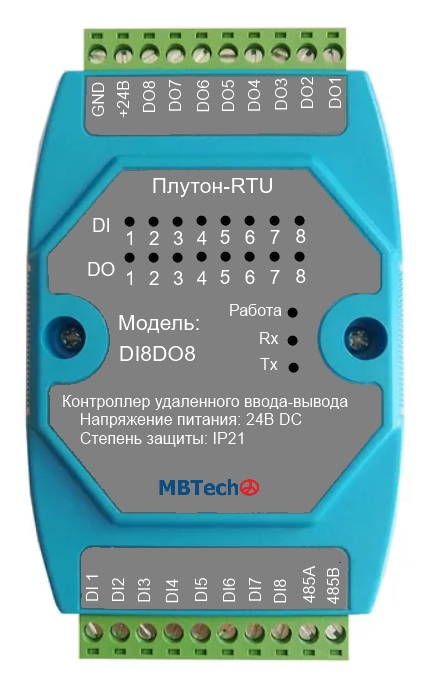

Линейка контроллеров Плутон-МУВ для удаленного ввода-вывода позволяет получать и передавать цифровые и аналоговые сигналы в SCADA, контроллеры и любые другие устройства через интерфейс RS485 по протоколу Modbus RTU. Кроме этого, модули поддерживают опрос основных видов термосопротивлений, а также передачу сигналов через реле.

Основные технические характеристики.

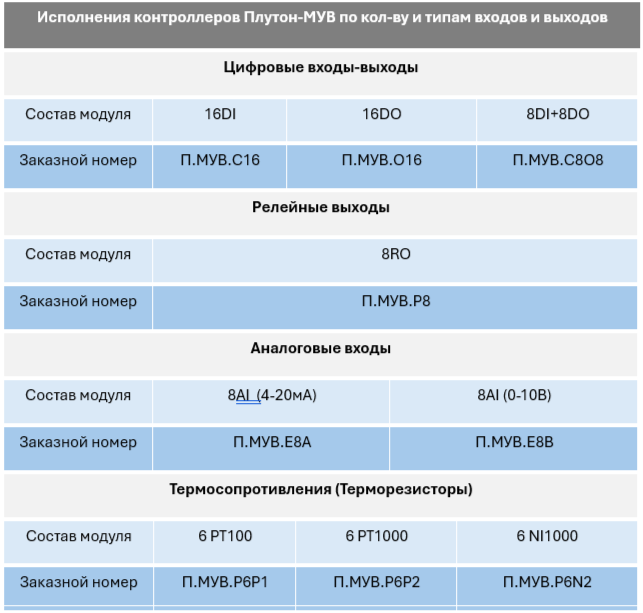

Модельный ряд

Наши решения

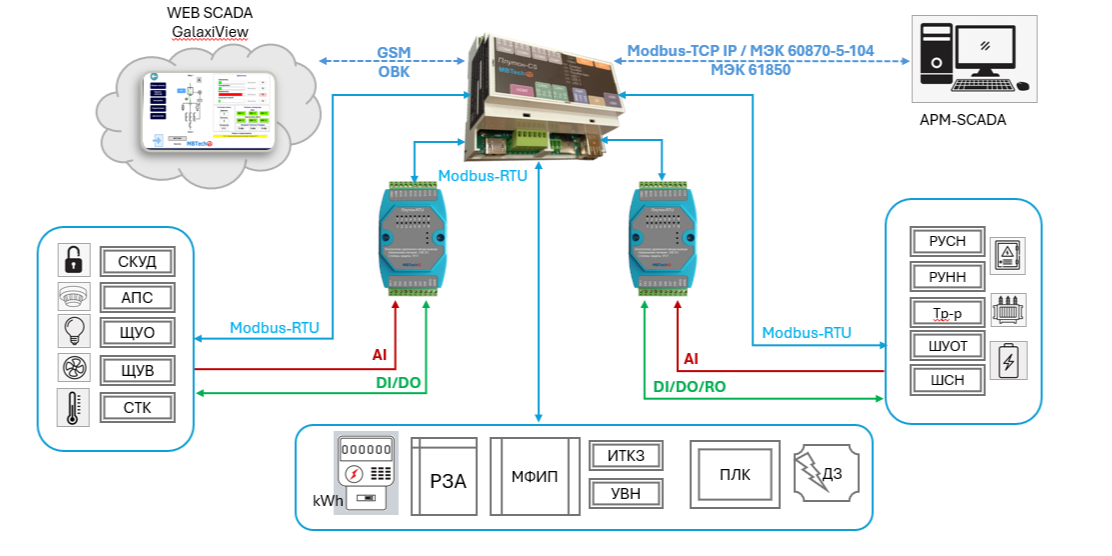

Основное применение модулей Плутон МУВ - это построение систем телемеханики, диспетчеризации и автоматизации технологических процессов. Ниже приведена типовая структурная схема на базе контроллеров и модулей ввода-вывода Плутон системы диспетчеризации подстанций среднего напряжения, которая позволяет производить сбор данных с различных полевых устройств, связанных по серийному интерфейсу и передавать данные на верхний уровень через протоколы МЭК 60870-5-104 и МЭК 61850.

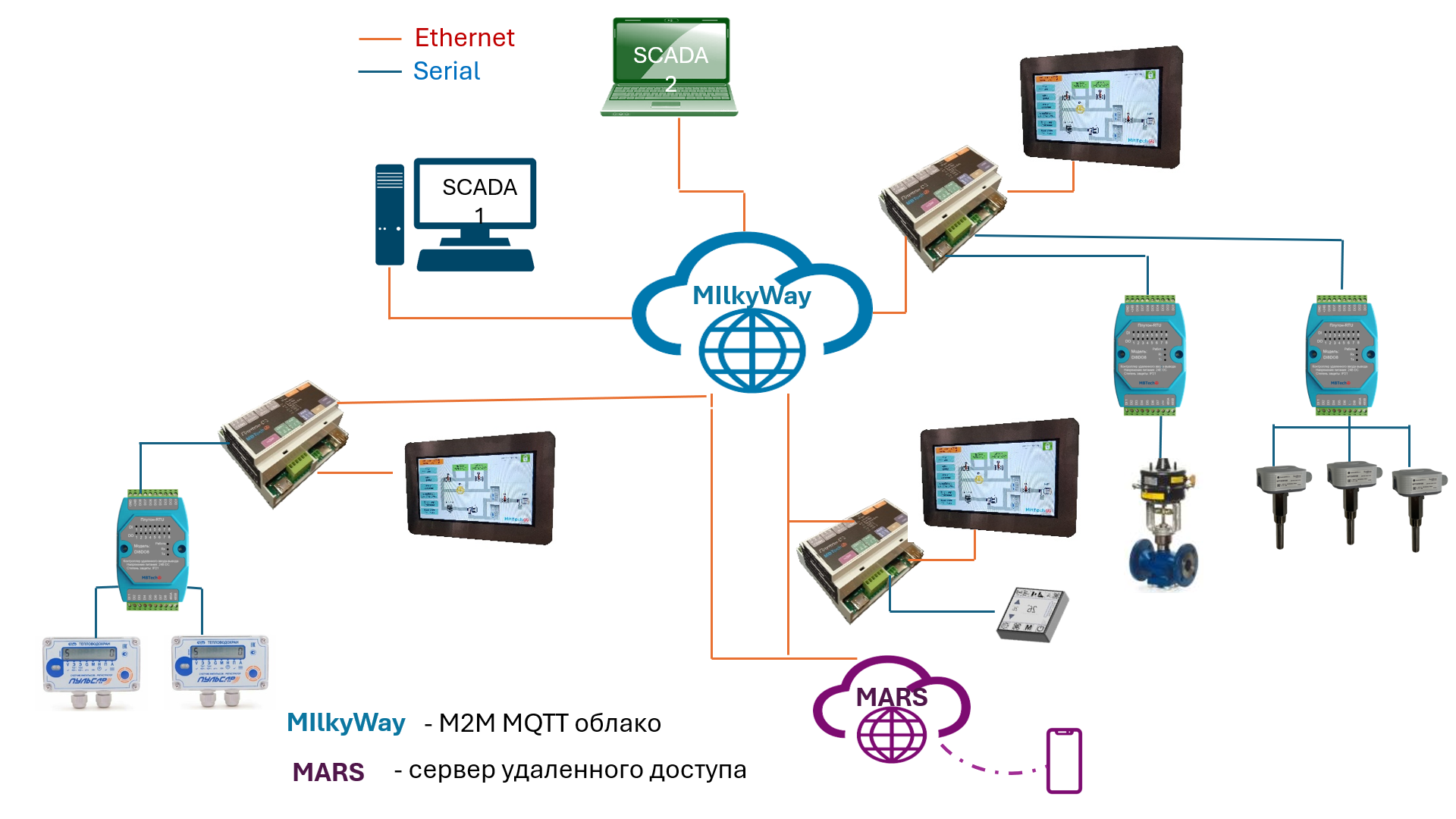

Для малых и средних систем автоматизации , состоящих из нескольких штук машин (насосы, станки, конвейеры, форсунки, поливалки и пр.) , хорошо подходит распределенная архитектура, построенная на контроллерах Плутон и модулях Плутон МУВ. Пример схемы автоматизации приведен ниже. При невысокой стоимости серии Плутон, такая архитектура имеет преимущества перед классической архитектурой, т.к. позволяет обеспечить стабильность параметров каждого технологического процесса и возможность осуществлять предиктивные методы управления и адаптации всей системы автоматизации, что соответствует новым стандартам SMART производства. Возможность оцифровки необходимых данных благодаря модулям ввода-вывода, а также встроенная библиотека MQTT client в контроллеры ЭмБиТех, с одной стороны, и облачные решения на базе MQTT брокера MilkyWay и сервиса удаленного доступа, с другой стороны обеспечивают всю необходимую архитектуру для организации цифрового производство мирового уровня.

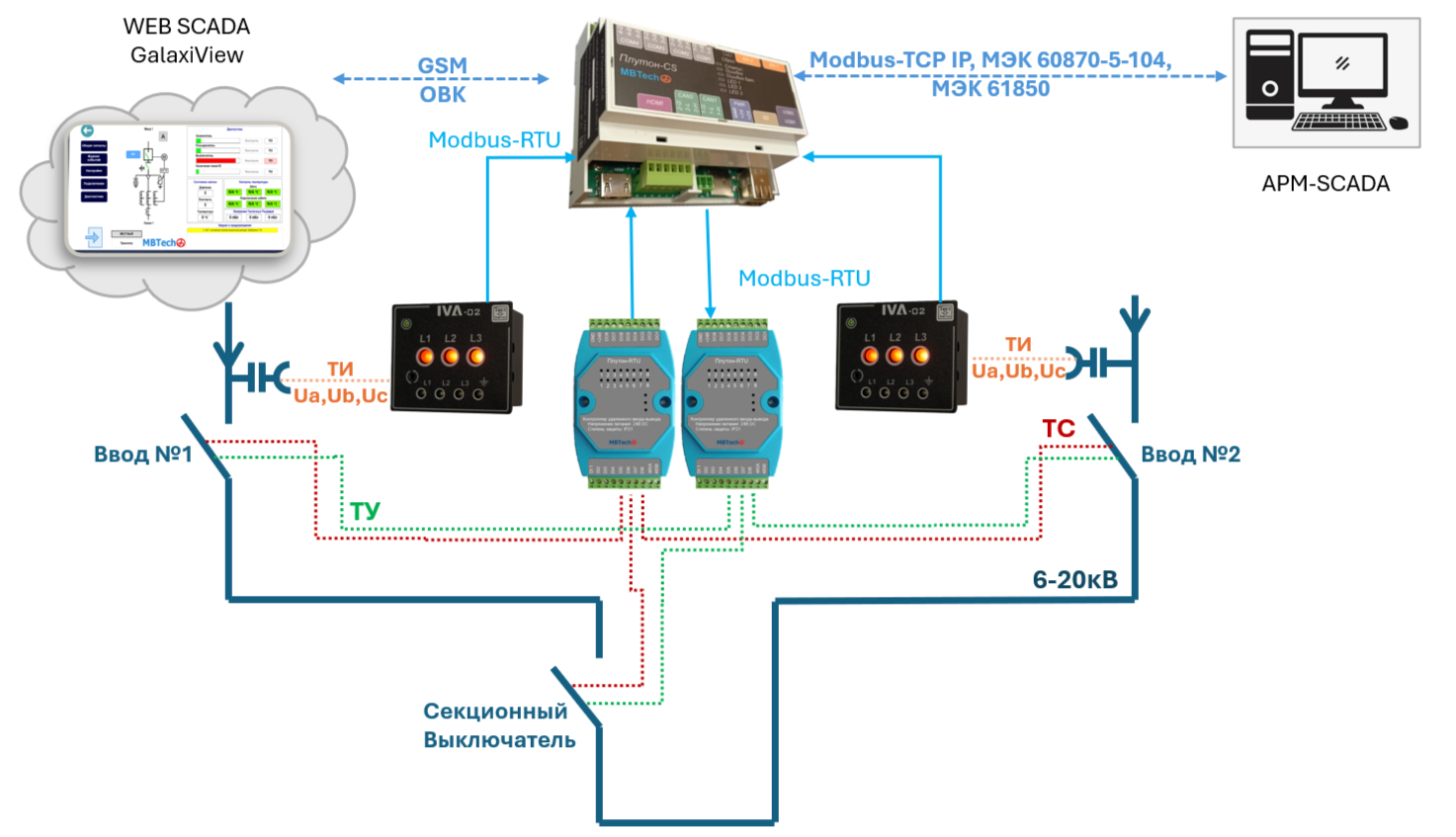

Кроме этого, на базе контроллеров и модулей ввода-вывода Плутон строятся решения по организации бесперебойного электроснабжения с автоматическим вводом резерва (АВР) для низковольтных устройств и подстанций среднего напряжения (60-20 кВ). Важным отличием от аналогичных решений является возможность обрабатывать сигнал непосредственно по высокой стороне, а также управлять системой модулями с релейными выходами. Пример схемы приведен ниже:

Если вас заинтересовали какое-либо описанное оборудование или представленные технологические решения, напишите нам на почту sales@mbtech.su
