Система мониторинга и защиты для ГПП цементного завода в г. Чусовой (Пермский край)

Завершена работа по установке системы мониторинга и управления ГПП на цементном заводе в г. Чусовой Пермского края, реализованной на базе оборудования компании Kries.

Были реализованы следующие требования заказчика:

• надежность системы;
• наглядность визуализации процессов;
• передача данных на верхний уровень по оптоволоконному кабелю;
• протокол передачи данных МЭК104;
• опрос датчиков для технического учета по протоколу СПОДЭС.

Мы занимались реализацией проекта на всех этапах, начиная с составления структурной схемы и заканчивая производством. Система мониторинга обладает трехуровневой архитектурой и включает устройство мониторинга серии IKI-50, шкаф контроля и связи, а также программно-аппаратный комплекс.

Устройства мониторинга IKI-50 и индикатор напряжения Capdis компании Kries устанавливаются непосредственно в ячейку среднего напряжения Siemens, что позволяет контролировать мгновенные, средние и пиковые значения параметров нагрузки и осуществлять сбор первичной информации.

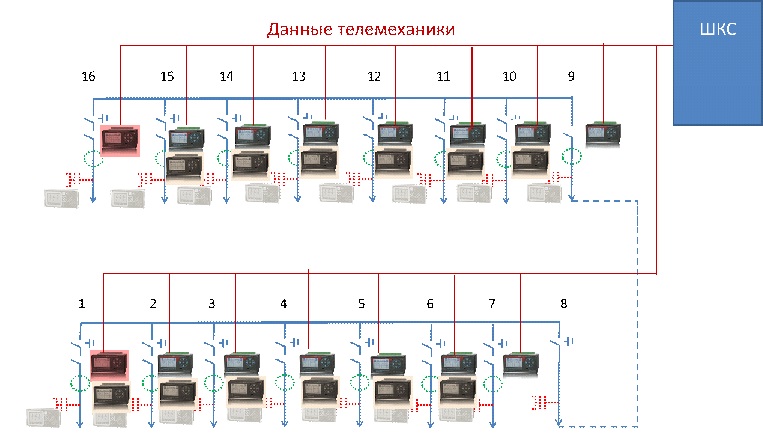

Рис. 1 Система мониторинга и управления ГПП (схема)

Все фиксируемые значения выводятся на ЖК-экране устройства, при этом обеспечен контроль уровня доступа к рабочим параметрам. Удобное программное обеспечение позволяет сохранять настройки и быстро перезаписывать информацию на устройство. Таким образом, IKI-50 обеспечивает универсальность в области управления, защиты и мониторинга в сетях высокого и низкого напряжения, что позволяет минимизировать затраты на запасные части, инструменты и принадлежности.

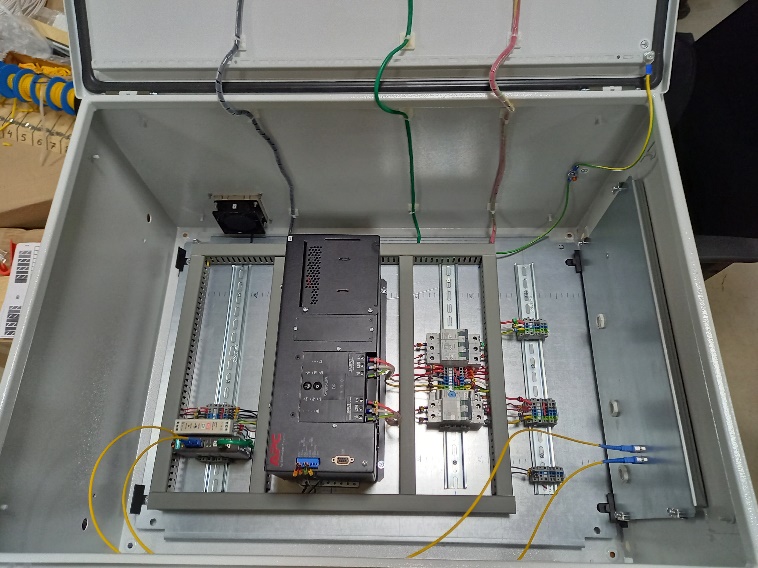

Шкаф контроля и связи (ШКС) серии IKI-50, также представленный на схеме, предназначен для получения данных телемеханики с подстанции, их конвертации и дальнейшей передачи на диспетчерский пункт. Поскольку связь с верхним уровнем осуществляется по оптоволоконной линии связи, в ШКС предусмотрен конвертер ВОЛС. Для анализа полученных данных применяется специализированное программное обеспечение, также позволяющее их отображать с выводом на монитор оператора. Чтобы не допустить потерь данных, используется ИБП.

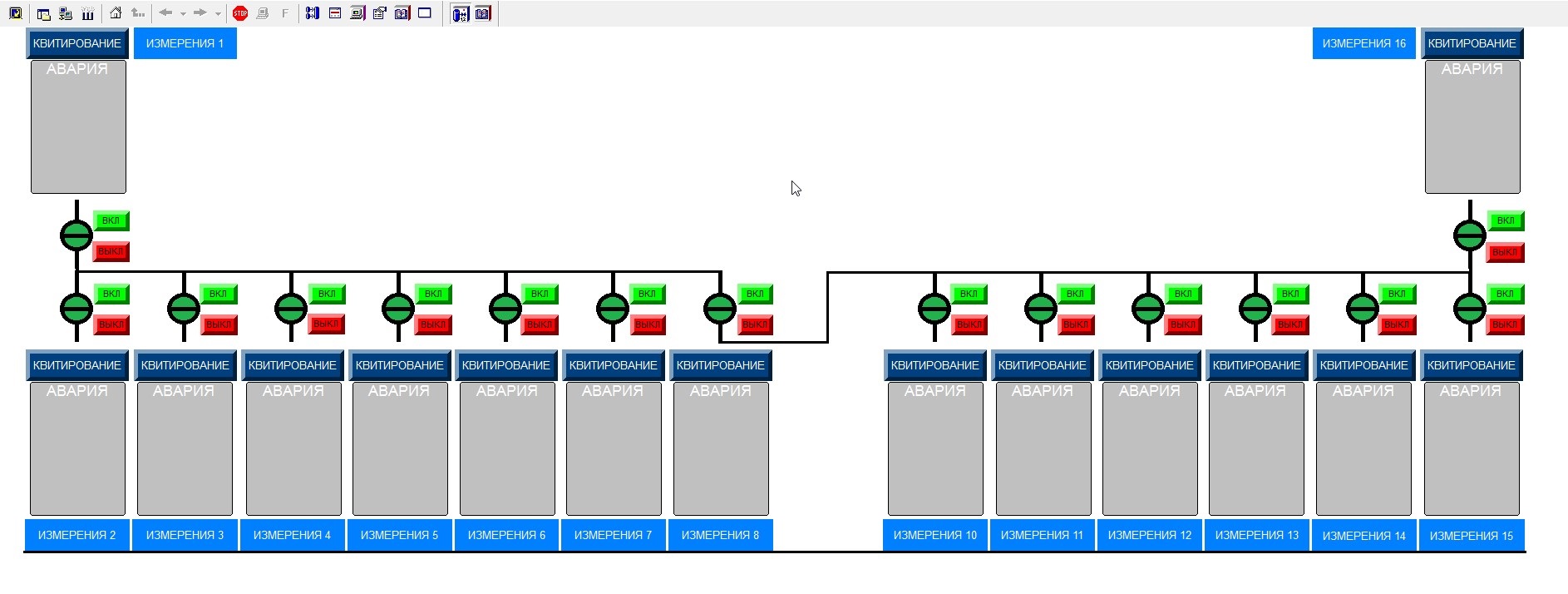

Устройство мониторинга IKI-50 передает на диспетчерский пункт значения фазных токов и напряжений, суммарного тока и напряжения, а также линейных напряжений между фазами. При возникновении хотя бы одной из аварий, фиксируемых программой, происходит изменение подсветки поля «авария» и выводится соответствующий значок аварийного события.

Рис. 2 Общая электрическая схема

Система мониторинга и управления производственными процессами является эффективным инструментом, позволяющим оперативно, точно и адекватно оценивать и анализировать текущую ситуацию на производстве и принимать обоснованные и своевременные управленческие решения. Подобные системы представляют собой единый комплекс аппаратных и программных средств, взаимная работа которых обеспечивает контроль управления и состояния технологического оборудования, находящегося на расстоянии до нескольких сотен километров.
