Управление станком Homag (Московская область)

Завершен многодневный период испытаний системы управления распиловочного станка Homag CH06, реализованной на базе нового панельного контроллера «Макон».

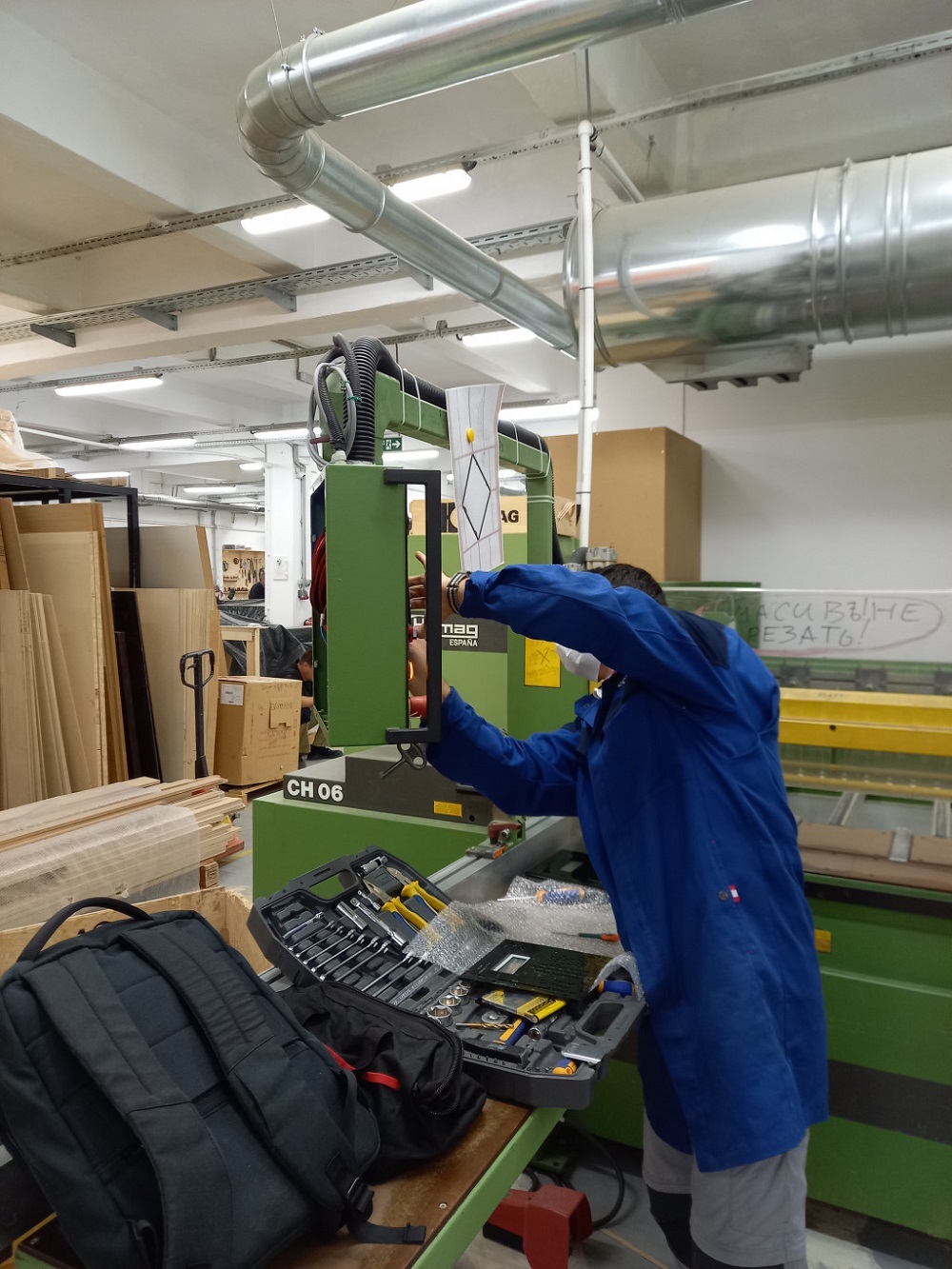

Монтаж контроллера «Макон»

Станок Homag CH06 предназначен для продольного пиления древесных плит и имеет три основных режима работы:

• F1 – раскрой;
• F2 – раскрой с заданным шагом;
• F3 – сервисный режим.

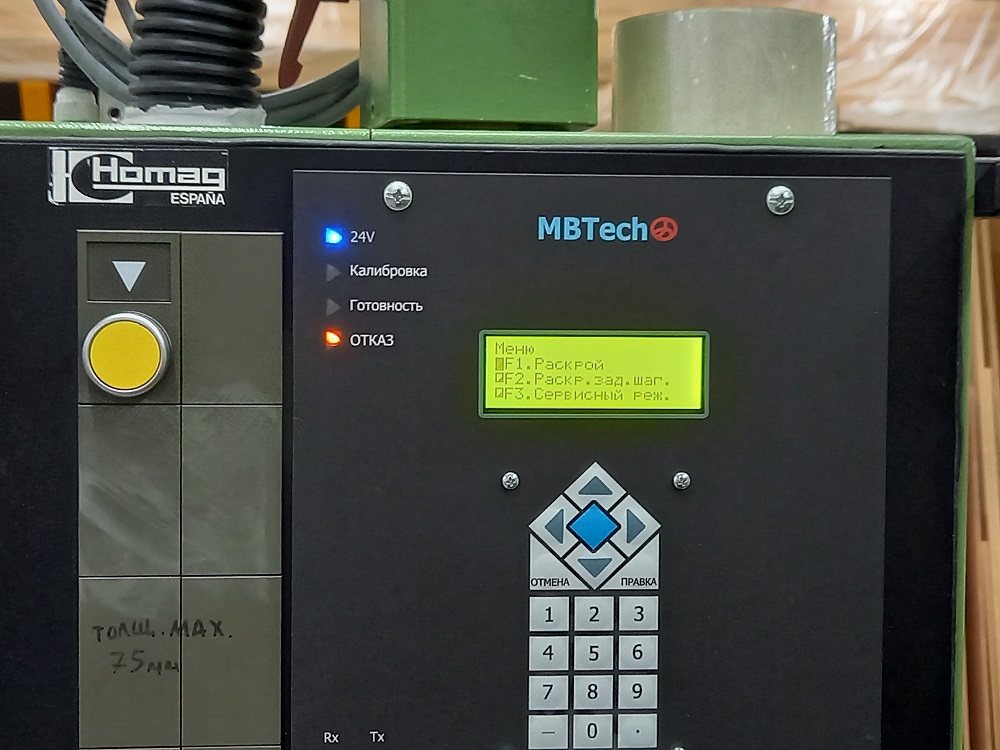

Режимы работы станка Homag CH06

Станок позволяет осуществлять распил плит с точностью до 0,2 мм. Позиционирование поперечного перемещения происходит при помощи инкрементального энкодера на 1024 импульсов. Точность позиционирования контроллера: 0,05 мм. Энкодер непосредственно подключается к быстродействующим входам контроллера «Макон» и обрабатывается программой управления контроллера. Управление продольным и поперечным перемещением происходит через соответствующие преобразователи частоты. Также контроллер управляет 6-ю пневматическими распределителями, обрабатывает сигналы с 12-ти концевых выключателей, обеспечивает опрос выключателей безопасности и работу с ножной педалью.

Режимы работы и параметры вводятся непосредственно с панели самого контроллера «Макон». Специальные сервисные режимы защищены паролем. Панель контроллера изготовлена под заказ, с учетом установочных размеров предыдущей панели управления.

Интеграция контроллера «Макон» в панель оператора

Прежняя система управления полностью заменена благодаря использованию контроллера «Макон», обладающего следующими техническими характеристиками:

• микропроцессор ARM Cortex 80 МГц, 32бит, 1МБ флэш-памяти;
• 40 дискретных входов;
• 27 дискретных выходов;
• 3 быстродействующих входа для обработки энкодера;
• 6 быстродействующих выходов для управления частотными приводами;
• энергонезависимая память на 4 млн. операций со сроком службы до 200 лет;
• часы реального времени.

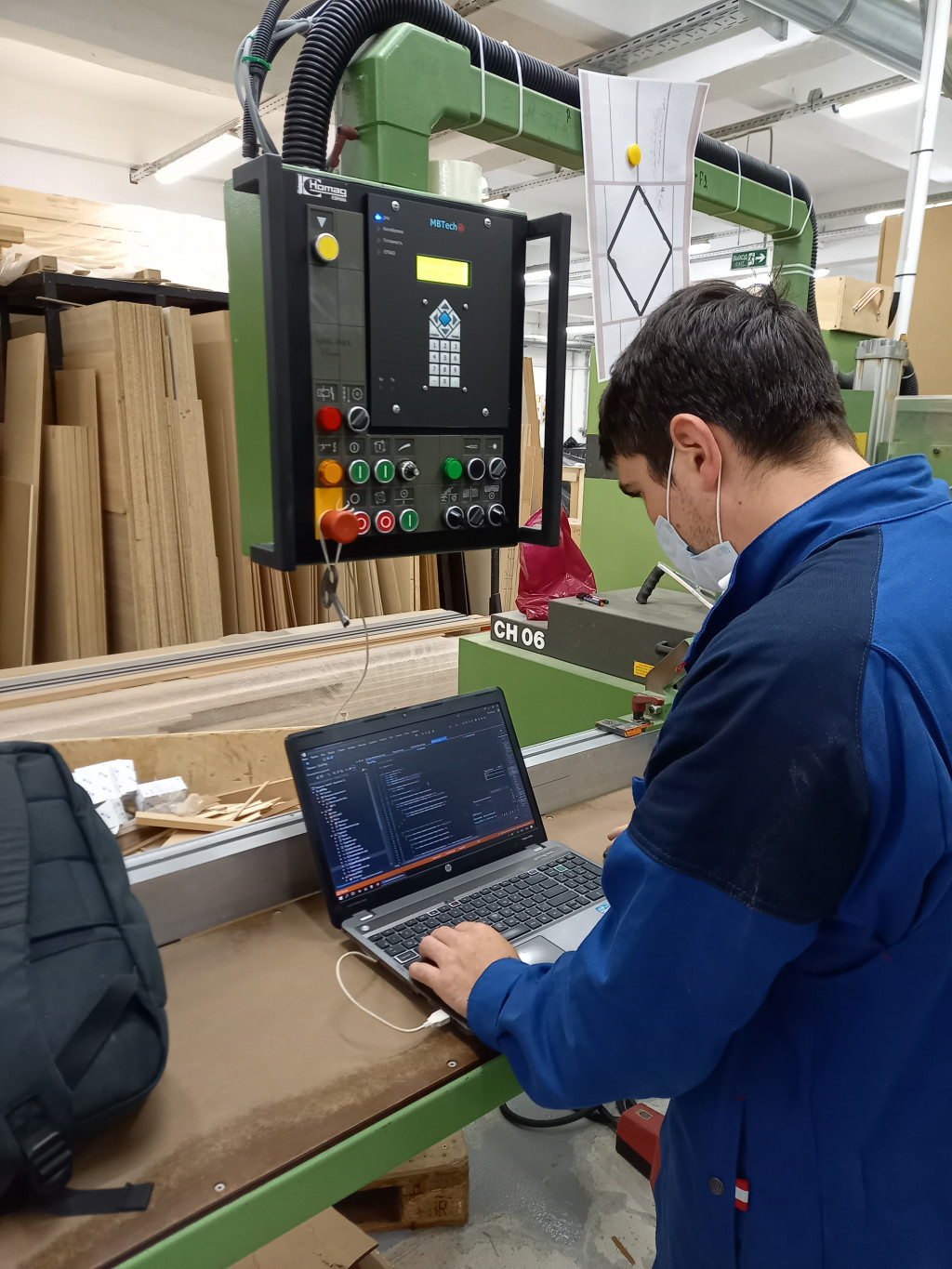

Наладка станка Homag

Применение нового контроллера позволило восстановить работу станка и добавить полезные функции в соответствии с пожеланиями заказчика.
