Прогнозирование и предупреждение аварий

09.06.2021

Во время «Электрошоу», проходившего в рамках международной выставки «Электро-2021», наша компания представила инновационное решение по защите сетей от коротких замыканий и пробоев. Предлагаемое решение позволяет избежать опасных последствий коротких замыканий, а также замыканий на землю, возникающих в электрических сетях.

Для того, чтобы обеспечить надежное безаварийное электроснабжение, необходимо вести онлайн диагностику и определять опасные воздействия до того, как они переходят в пробои и замыкания. В качестве основных опасных воздействий, подлежащих определению и наблюдению, выбраны перемежающиеся однофазные замыкания на землю (ОЗЗ) и частичные разряды (ЧР) в твердой изоляции.

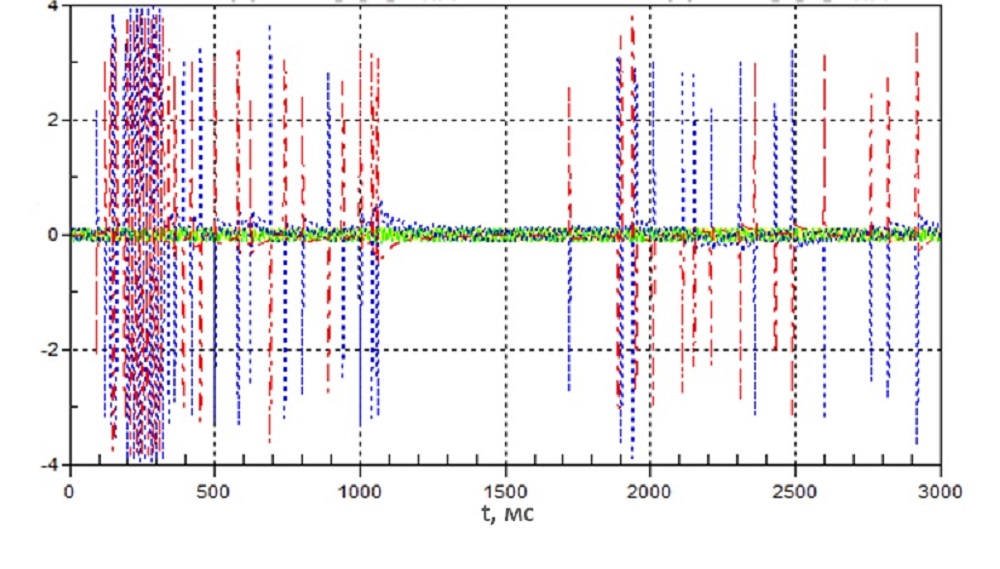

От 15 до 20% замыканий на землю начинаются с кратковременных возмущений (длительностью несколько миллисекунд). Необходимо определять и анализировать высокочастотные переходные процессы длительностью 1-2 мс.

Типичные пороги обнаружения частичных разрядов составляют от 300 до 1000 пКл. Следует обратить внимание, что частичные разряды, как правило, не вызывают срабатывания реле защиты. Наиболее слабые участки – концевая кабельная разделка или ввод трансформатора.

Компания из Германии Kries Energietechnik предлагает приборы серий Capdis, IKI-50, которые позволяют построить систему по обнаружению и передаче двух данных типов событий. Для интеграции приборов в существующие СКАДА наша компания разрабатывает и успешно внедряет различные типы архитектуры, позволяющие передавать данные по любому протоколу, в т. ч. МЭК 104 и МЭК 61850, а также использовать различные каналы связи, от витой пары до спутникового интернета. Для предприятий, не имеющих действующих СКАДА-систем, мы предлагаем разработку и наладку современных СКАДА-систем, на базе ведущих отечественных или импортных производителей. Опыт наших специалистов также позволяет разрабатывать и внедрять уникальные решения со специальными возможностями.

Таким образом, применяя системы с прогнозированием и ранним обнаружением ЧР и однофазных замыканий на землю позволяет избежать большой части повреждений. Данное решение позволяет окупить вложения в течение первых двух-трех лет эксплуатации и сократить затраты на простои, ремонт и замену оборудования.
